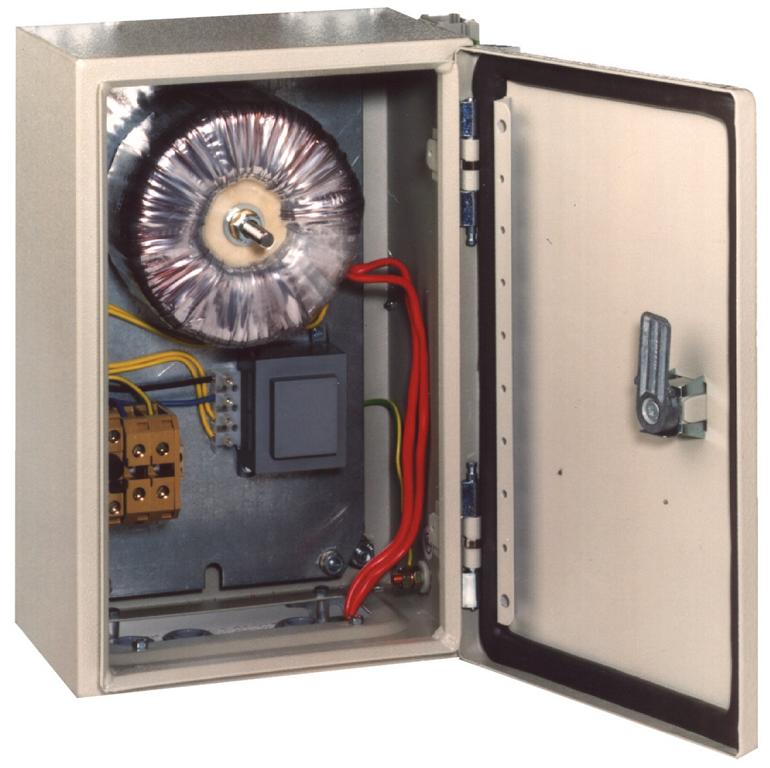

RT-Schrank (Ringkerntransformator 24VAC)
Produktinformationen "RT-Schrank (Ringkerntransformator 24VAC)"
Stromversorgung für RT-Aufbauschaltungen der Registermagnete R20 / R40 / R50 / R60.
Einspeisung von 230V (abweichende Spannungen auf Anfrage) über das Stromnetz der Kirche. Spannung für Magnet wird über Ringkerntransformator erzeugt. Zur Versorgung der Registermagnete mit Spannung, ist keine separate Stromversorgung notwendig .
Sekundärspannung: 26VAC
Eine Gleichrichtung der erzeugten Wechselspannung durch den Ringkerntransformator erfolgt auf der Aufbauschaltung.
Gruppenabsicherung erfolgt im RT-Schrank.
Einzelabsicherung erfolgt auf der Aufbauschaltung.
Erhältlich zur Versorgung von 10 (20A) und 20 (40A) Registermagneten. (Typ R20 können mehr versorgt werden)
(RT = Ringkerntransformator)
Schrankmaße RT 20/40:
300x250x170mm
Keine Schutzkleinspannung SELV/PELV
